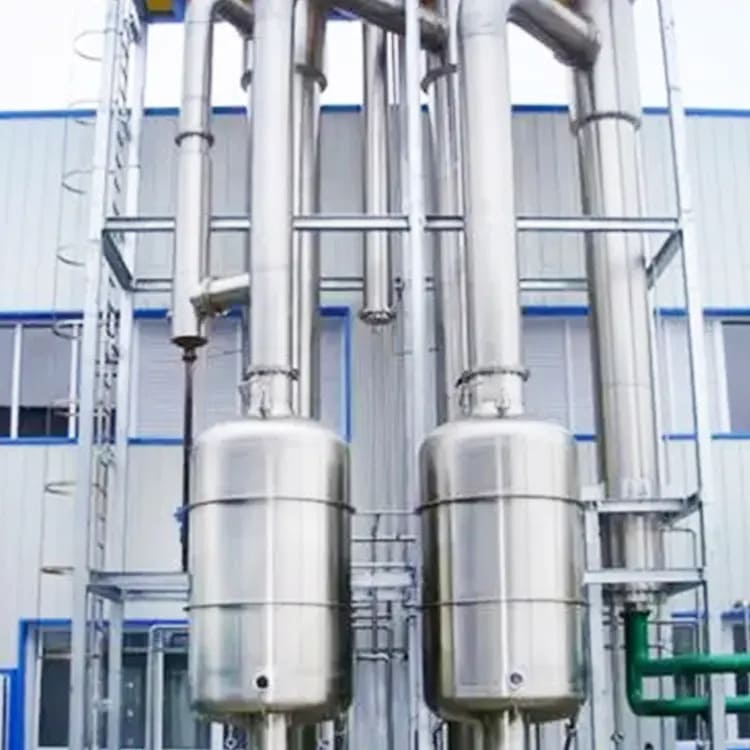

Introducere în fața loculuiEvaporator cu peliculă subțiră

Evaporatorul de film subțire este un echipament eficient de evaporare, utilizat în principal în procesul de concentrare lichidă; deosebit de potrivit pentru tratarea materialelor sensibile la căldură. Evaparatorul de film subțire poate fi pur și simplu înțeles ca un set de dispozitive de distribuție folie adăugat la schimbătorul de căldură vertical tubular , a cărei traseu este fixat pe lichidul de încălzire, iar calea tubului este fixată pe materialul evaporat. Materialul intră în tubul de schimb termic din partea de sus a tubului și trece prin distribuitorul de film înainte de a intra în tubul de schimb de căldură; astfel încât aceasta să fie subțire la intrarea în tubul de schimb de căldură. În procesul de sus-down material, apa este evaporată, astfel încât să se atingă scopul de concentrare.

Compoziția evaporatorului subțirii de peliculă

Echipamentul de evaporare este compus în principal dintr-un încălzitor, un separator, un preîncălzitor, un condensator; etc., și este echipat cu un dispozitiv de distribuție lichid, un grup de pompe lichide furajere și alte echipamente auxiliare.
Toate efectele pentru încălzire: Este partea de bază a evaporatorului de raclat de film, care este folosit pentru încălzire și evaporarea lichidului.
Fiecare separator de efecte: Utilizate pentru separarea gazului evaporat și lichidul.
Preîncălzire: Folosit pentru preîncălzirea lichidului de materie primă până la punctul de fierbere pentru a îmbunătăți eficiența evaporării.
Condensator: Utilizat pentru condensarea aburului evaporat într-un lichid pentru tratarea sau recuperarea ulterioară.
Dispozitiv de distribuție lichid (distribuitor de filme): Pentru a se asigura că lichidul de material este distribuit uniform în tubul de încălzire, formând un debit asemănător filmului; pentru a facilita un transfer eficient de căldură și reduce riscul de scalare.
Grupul pompei lichide pentru furaje: Inclusiv fiecare pompă eficientă pentru furaje, responsabilă pentru transportul și circulația lichidului pentru furaje.
Țeavă de izolare: Utilizate pentru menținerea temperaturii materiale și pentru prevenirea pierderii de căldură.
Sistem de vid și drenare: Utilizate pentru menținerea stării presiunii negative în sistem, cu excepția gazelor necondensante și a lichidului concentrat.

Caracteristici de evaporator subțiri de filme

1.Eficiență termică ridicată: Materialul lichid curge într-o formă de film în tub, crescând zona de transfer de căldură; îmbunătăţind astfel eficienţa termică.
2.Adaptabilitate puternică: Deoarece materialul din tub este debit de film, evaporatorul subțire este potrivit pentru evaporarea lichidului de viscozitate înaltă.
3.Timp de încălzire scurt: Timpul de încălzire a materialului din tub este scurt, care ajută la conservarea nutrienților materialelor sensibile la căldură, cum ar fi alimentele.
4.Flexibilitate operațională ridicată: Retenție mică lichid, poate fi ajustat rapid în funcție de cantitatea de furaje, alimentarea cu energie, schimbări de vid și concentrație.
5.Evaporarea diferențială la temperatură joasă: Fluidul de proces curge numai sub acțiunea gravitației și poate fi evaporat la o diferență de temperatură mai scăzută; reducerea riscului de descompunere termică.
6...Siguranţa: Echipamentul este funcționat în esență sub presiune negativă și are performanță bună în domeniul siguranței.
7.Capacitate mare de prelucrare: Se poate manipula materiale cu concentrație mai mare și vâscozitate mai mare.
8.Timp de reședință scurt: Nu este uşor de provocat deteriorare materială, potrivit pentru manipularea materialelor sensibile la căldură.

Câmpul de aplicare a evaporatorului subțiri cu peliculă

Filmul evaporator are o gamă largă de aplicații în domeniul industrial, în special în:
Industria alimentară: Pentru concentrația de produse lactate, sucuri, miere și alte produse alimentare, evaporatorul poate evapora la o temperatură mai scăzută pentru a păstra aroma și nutriția alimentară.
Industria chimică: În procesul de producție a produselor chimice, evaporatorul este utilizat pentru recuperarea solvenților; tratarea deșeurilor lichide și concentrația chimică.

Fluxul de procese

Debitul de proces al evaporatorului de folie în cădere include în principal următoarele etape:
Distribuția lichidă: Lichidul brut se pompează în cutia superioară a tubului a camerei de încălzire a evaporatorului în cădere; și apoi distribuite uniform în fiecare tub de schimb de căldură prin dispozitivul de distribuție lichid și de formare a foliilor.
Fluxul de filme: Sub acțiunea gravitației, inducției de vid și fluxul de aer, lichidul de furaj formează un film lichid uniform pe peretele interior al tubului de schimb de căldură și curge de la sus la jos.
Încălzire și vaporizare: În timpul procesului de debit, lichidul de alimentare este încălzit și vaporizat de mediul de încălzire din partea cochiliei; și faza de abur și lichid generată intră împreună în camera de separare a evaporatorului.
Separarea gaz-lichidă: În camera de separare, aburul și lichidul concentrat sunt separate, lichidul concentrat este descărcat din partea de jos; și aburul poate fi trimis la condensator pentru condensare sau utilizat ca mediu de încălzire al următorului evaporator.
